我們常見的飲水機有三種類型，溫?zé)嵝惋嬎畽C(jī)、半導體直冷式冷熱飲水機、壓縮式制冷飲水機，不同的飲水機類型其工作原理也略有不同。今天，保修網主要提供壓縮式制冷飲水機的工作原理。

為什么是壓縮式制冷飲水機？

因?yàn)閴嚎s式制冷飲水機比普通的半導體直冷式冷熱飲水機銷售情況更好，也就是說更多人選擇壓縮式制冷飲水機。這是因?yàn)閴嚎s式制冷飲水機質量比較好，使用壽命更長，而且飲用水質更有保障。下面，我們來介紹一下飲水機的工作原理：

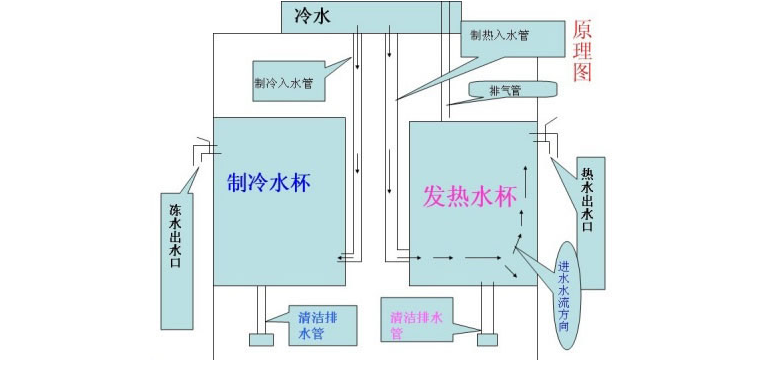

飲水機制冷工作原理

1.按下制冷開關，電源接通，制冷綠色指示燈亮，壓縮機開始啟動運行。

2.壓縮機運行能將蒸發器中已吸熱氣化的制冷劑蒸汽吸回，并一起壓縮成高溫、高壓氣體，送至冷凝器。

3.制冷劑蒸汽經冷凝器向外界散熱形成冷凝成高壓液體。這種冷凝液體再經毛細管節流降壓流入蒸發器內，吸收冷膽的熱量。吸收的熱量就是常溫水電熱量，從而使水溫逐步下降。接著制冷劑液體又被壓縮機吸回。

4.以上為完整一次的制冷過程，但一般這個過程是不斷循環展開才能真正達降溫的目的。

5.當水溫隨時間降到設定溫度時，制冷溫控器觸點斷開，制冷綠色指示燈熄滅，壓縮機停轉，轉入保溫工況。

6.斷電后水溫逐漸回升，當升到設定溫度時，制冷溫控器觸點動作閉合，接通電源綠色指示燈亮，壓縮機運行。如此循環，將水溫控制在4-12℃之間。

飲水機制熱工作原理

1.按下制熱開關，接通電源，加熱電路接通，紅色加熱指示燈點亮，電熱管發熱。

2.當水溫升到設定溫度時，自動復位溫控器自動切斷電源，紅色加熱指示燈熄滅，轉入保溫工況。

3.斷電后水溫逐漸下降，當降到設定溫度時，溫控器觸點動作閉合，接通電源，紅色加熱指示燈亮，電熱管再次發熱升溫。

4.根據以上加熱方式不斷循環，飲水機能將水溫控制在85-95℃之間。

飲水機工作溫度保險裝置

縮式制冷飲水機中一般有溫度的保險控制裝置，可以根據溫度變化起保作用。當電路出現過熱的狀態時，保護裝置會過載時自動熔斷或斷開電路，起到安全保護作用。

溫?zé)嵝惋嬎畽C(jī)

1.按下加熱開關，電源為“保溫”指示燈提供電源，作通電指示。一路構成加熱回路，使電熱管通電加熱升溫；另一路為“加熱”指示燈提供電壓作加熱指示。

2.熱罐內的水加熱到設定的溫度，溫控器觸點斷開，切斷加熱，加熱指示回路電源，“加熱”指示燈熄滅，電熱管停止加熱。

3.水溫下降到設定溫度，溫控器觸點接通電源回路，電熱管重新發熱，如此周而復始地使水溫保持在85-95℃之間。

溫?zé)犸嬎畽C(jī)電路采用雙重保護元件，當飲水機超溫或發生短路故障時，超溫保險器自動熔或手動復位溫控器自動斷開加熱回路電源，起到保護作用。超溫保險器是一次性熱保護元件，不可復位，等排除故障后按原型號規格更換新的超溫保險器，再用手按手動復位溫控器的復位按鈕，觸點閉合便可重新工作。

冷熱型飲水機

1.直冷式冷熱飲水機由水箱提供常溫水，進水分兩路：一路進入冷膽容器，經制冷出冷水;另一路進入熱罐，經加熱出熱水。

2.按下制冷開關后，交流電壓經電源變壓器降壓、整流二極管作全波整流以及電容濾波后，輸出直流電壓供半導體制冷組件制冷和風機排風，同時，制冷指示燈點亮。由于直冷式冷熱飲水機不設自動控溫，因此開機后制冷指示燈常亮。

3.按下加熱開關，加熱指示燈亮，電熱管發熱，熱罐內的水溫升高，到達設定溫度，溫控器觸點斷開，自動切斷加熱電源，加熱指示燈熄滅，電熱管停止加熱。水溫下降到設定溫度，溫控器觸點閉合，自動接通加熱電源，加熱指示燈亮，電熱管發熱。爾后重復上述過程，使水溫在85-95℃之間保持恒溫。
